BQC
图文详情
产品名称：防爆磁力起动器
产品型号：BQC
产品特点
- 外壳采用铝合金高压铸造成型，表面经抛丸后高压静电喷塑；
- 内装交流接触器、热继电器、自复位万能转换开关或按钮等；
- 综合磁力产品内另加装高分断小型断路器和指示灯；
- 可控制AC380V/50Hz三相异步电动机的不频繁起动、停止；
- 具有过载、缺相、失压等保护功能；
- 常规产品电缆引入方向为下进下出，也可按用户要求特殊生产；
- 钢管或电缆布线。
适用范围
- 适用于爆炸性气体环境1区、2区；
- 适用于可燃性粉尘环境20区、21区、22区；
- 适用于IIA、IIB、IIC级爆炸性气体环境；
- 适用于温度组别为T1-T6的环境；
- 适用于石油采炼、储存、化工、医药、军工及军事设施等爆炸性危险环境；
- 综合磁力产品自带总开关，方便使用；
- 主要用作三相异步电动机的不频繁起动、停止。
技术参数
执行标准：GB 3836.1、GB 3836.2、GB 3836.3、GB 12476.1、IEC60079-0、IEC60079-1、IEC60079-7、IEC61241-1-1
防爆标志：Exde IIBT6 Gb DIP A20 TA,T6
额定电压：AC380V
额定电流：9A、12A、18A、25A、32A、40A、50A、65A、80A、95A
使用类别：AC-3
防护等级：IP65
防腐等级：WF1
内装元件：交流接触器、热继电器、自复位万能转换开关、按钮、接线端子
引入口规格：G1’’-G1½’’
适用电缆外径：Φ11mm-Φ28mm
进出线口方向：下进下出
安装方式：挂式

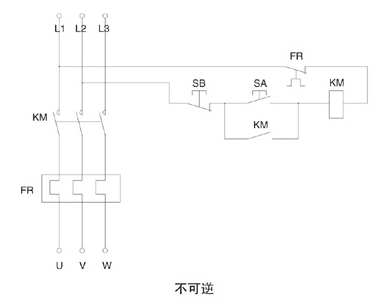

电气原理图
选型表
| 型号 |
可控电机 |
额定电流（A） |
电流 |
引入口 |
适用 |
防爆标志 |
|
BQC-9 |
4 |
9 |
7-10 |
G1’’ |
Φ11-Φ18 |
ExdeIIBT6 Gb |
|
BQC-12 |
5.5 |
12 |
9-13 |
|||
|
BQC-18 |
7.5 |
18 |
12-18 |
|||
|
BQC-25 |
11 |
25 |
17-25 |
|||
|
BQC-32 |
15 |
32 |
23-32 |
G1¼’’ |
Φ14-Φ25 |
|
|
BQC-40 |
18.5 |
40 |
30-40 |
|||
|
BQC-50 |
22 |
50 |
37-50 |
G1½’’ |
Φ17-Φ28 |
|
|
BQC-65 |
30 |
65 |
48-65 |
|||
|
BQC-80 |
37 |
80 |
63-80 |
|||
|
BQC-95 |
45 |
95 |
80-93 |
